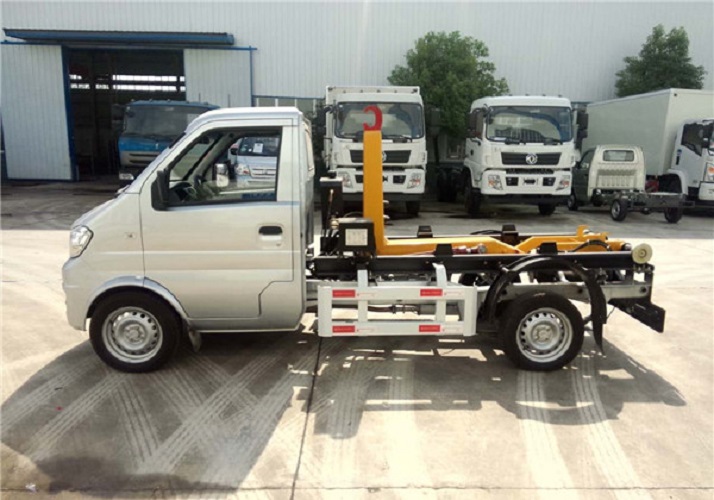

国五长安勾臂式垃圾车

MODEL INTRODUCTION

18808660119 / 宋经理
发动机 重庆小康88马力 变速箱
轴距 2990 容积
底盘型号 SC1031GDD52 前桥/后桥
大梁 轮胎型号 165R14LT


全方位高清图展示

GAO QING TU SHOW

国家工信部公告目录

THE SPECIFIC PARAMETERS

 长安车厢可卸式垃圾车功能:

长安车厢可卸式垃圾车:可将地下垃圾箱内的垃圾及垃圾箱一同拉至车上运走,同时可自行倾倒垃圾,垃圾箱体采用液压锁紧或开启,降低了工人的劳动强度和改善了工作环境。

长安车厢可卸式垃圾车同时具备货物自卸和箱体自动装卸两种功能,而且这两种功能由一个拉臂车完成,工作效率高。这两种功能的操作和转换都是由液压系统实现的,收运方式是目前世界上广泛采用的垃圾收运方式,可以实现一车多箱,大大降低了使用成本,提高工作效率。 。

 长安车厢可卸式垃圾车,垃圾箱拉起操作方法:

  1、将锁紧钩操作手柄推至收回位置,锁紧油缸收回,使锁紧架收回并将翻转架与附车架锁紧固定;

  2、将拉臂操作手柄拉起到伸起位置,拉臂油缸伸出,活动拉臂绕翻转翻转架前铰链轴旋转,拉臂处于钩箱位置,适当调整拉臂钩高度并与箱体弯钩对准;

  3、当拉臂钩钩到箱体弯钩时,继续推下拉臂操作手柄到落下位置,使垃圾箱体继续上车;

  4、当垃圾车箱体落放到附车架上后,松开拉臂操作手柄使其回到中位,再将锁紧钩操作手柄拉起至锁紧位置,锁紧油缸伸出,使锁紧架翻起并将翻转架与垃圾箱体锁紧固定,松开手柄使之回中;位; 完成垃圾车箱体的装车工作,松开取力器,整车可以运输行驶。

长安车厢可卸式垃圾车,垃圾箱放下操作方法;

   1、起动车后挂上取力器,将锁紧钩操作手柄推下至收回位置,锁紧油缸缩回,使锁紧架翻下,翻转架与垃圾箱体脱开锁紧固定并且与附车架锁紧固定,松开手柄使之回中位;

   2、将拉臂操作手柄拉起到伸起位置,拉臂油缸伸出,活动拉臂绕翻转翻转架前铰链轴旋转,垃圾箱体随活动拉臂一同翻转、倾斜下落;放置垃圾箱体时,车厢尾部严禁站人。

   3、拉臂式垃圾车箱放置好后,调整活动拉臂钩与箱体弯钩位置,使其脱钩,将拉臂操作手柄推下到落下位置,拉臂油缸收回,活动拉臂绕翻转翻转架前铰链轴旋转,活动拉臂放回到附车架上,松开取力器垃圾箱放置完成,整车可以运输行

车厢可卸式垃圾车产品主要技术参数
产品名称:EZW5030ZXXSC车厢可卸式垃圾车外型尺寸:4130,4420×1520×1930(mm)
底盘型号:SC1031GDD52货厢尺寸:××(mm)
总质量:2840(Kg)额定质量:1400(Kg)
整备质量:1310(Kg)最高车速:90(km/h)
排放标准:GB18352.5-2013国Ⅴ
底盘参数
底盘型号:SC1031GDD52燃料种类:汽油
轴数:2轴距:2700,2990(mm)
轮胎数:4轴荷:1420/1420
轮胎规格:165R14LT,165R14LT 8PR
发动机参数
发动机:发动机生产企业:排量(ml):功率(kw):
DK12-10重庆小康动力有限公司124065
专用功能说明:

该车主要用于垃圾收集和清运,主要专用装置为勾臂总成。随底盘选装驾驶室。整车外形长/轴距对应关系为(mm):4130/2700,4420/2990。发动机DK12-10油耗值为6.9L/100km。ABS系统控制器型号及生产厂:YF8/武汉元丰汽车电控系统有限公司。


车厢可卸式垃圾车也叫拉臂式垃圾车,是一种采用高新设计可伸缩的钩臂,实现垃圾厢的二次吊装,自吊上放下,可自行倾倒垃圾。该车结构简单,操作稳定方便,装卸效率高,机械化程度高,节省人力。一车可带多个大厢,在装卸的运输过程中可有效地避免二次污染。

车厢可卸式垃圾车组成部分:

国内知名品牌东风原装底盘(全国联保)、垃圾箱、取力器、多路换向阀、拉臂、液压系统、操作系统等组成。(举升油缸及锁紧油缸系我厂自行研发生产的双作用油缸。)

车厢可卸式垃圾车结构设计:

是在底盘上设附车架,在附车架上安放垃圾箱,并安装吊装装置。拉臂主液压缸是吊装、卸载垃圾的主要传动装置,控制其伸缩可完成吊装垃圾箱、卸垃圾以及卸下空垃圾箱的工作过程,拉臂主液压缸一端连接在附车架的尾端靠驾驶室一端,另一端则连接在拉臂上。在附车架 的尾端设有支撑腿,并通过后支撑液压缸的伸缩将支撑腿支撑于地面或收回,支撑地面时起到了支点后移的作用,便于平稳地起吊满载的垃圾箱体,底盘因而不会被抬起。 液压系统:由油箱、油泵、多路换向阀、液压缸、滤油器和管路组成,该系统能实现装卸垃圾的各种专用功能。

车厢可卸式垃圾车操作系统:

通过该系统可以实现各功能的转换。通过操纵多路换向阀的手柄可完成拉厢和卸料工作。(在操作多路换向阀时应挂上取力器带动油泵工作) 主要特点:垃圾收集方式简便、高效、环保性好(不产生二次污染),质量可靠,故障率低,维护方便,运行费用低等特点。

广泛适用于适用于市政环卫、市政、厂矿企业、物业小区、垃圾多而集中的居民区、城市街道垃圾处理。
